جرثقیل سقفی☑️انواع،قیمت،خرید+مشخصات فنی+راهنما

جرثقیل سقفی یکی از مهم ترین و کاربردی ترین تجهیزات در حوزه جابجایی بار در محیط های صنعتی می باشد. این نوع از جرثقیل ها ، چه در مدل دستی و چه در مدل برقی ، نقش مهمی در بهینه سازی فضای کاری و کاهش زمان باربرداری ایفا می کنند.

برای درک بهتر عملکرد این دستگاه ها ، شناخت اجزای اصلی آن ها ضروری است. در ادامه ، اجزای کلیدی تشکیل دهنده یک جرثقیل سقفی استاندارد را معرفی و بررسی می کنیم.

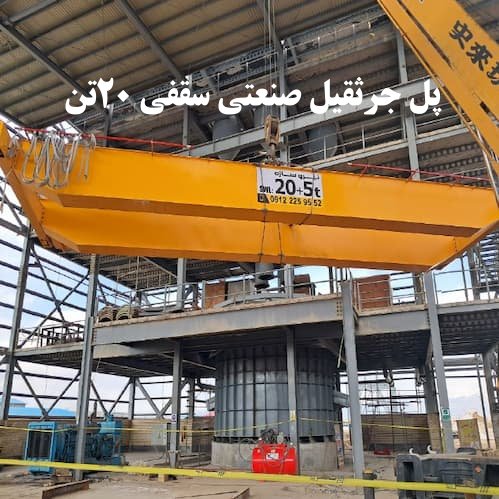

پل (Bridge)

پل یا بریج ، سازه ای اصلی است که تمام اجزای متحرک جرثقیل روی آن سوار می شوند. این بخش به صورت عرضی روی ریل ها حرکت می کند و نقش حامل کالسکه و بالابر را دارد. 🔗 جهت آشنایی با انواع پل ها ، مقاله جرثقیل سقفی تک پل را مطالعه نمایید.

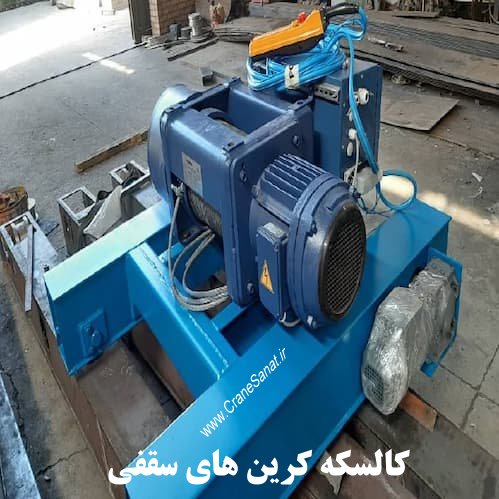

کالسکه (Trolley)

کالسکه یا ترولی ، واحد حرکتی کوچکی است که روی پل حرکت می کند و بالابر به آن متصل می شود. در جرثقیل های برقی ، کالسکه به کمک موتور الکتریکی حرکت می کند اما در مدل های دستی ، حرکت آن به صورت مکانیکی یا دستی انجام می گیرد.

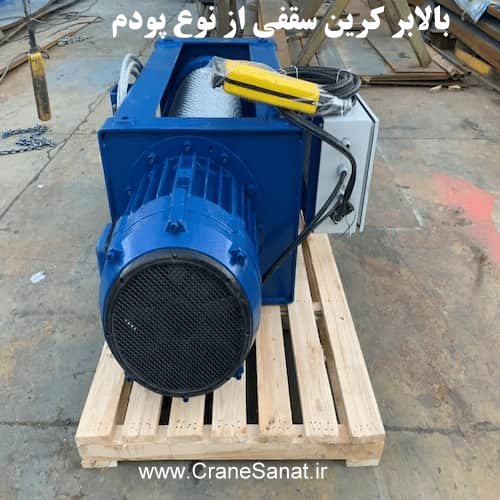

بالابر (Hoist)

بالابر به عنوان قلب سیستم جرثقیل شناخته می شود. وظیفه اصلی آن ، بالا بردن و پایین آوردن بار است. این تجهیز می تواند از نوع بالابر زنجیری دستی یا بالابر سیم بکسلی برقی باشد. انتخاب نوع بالابر بستگی به ظرفیت ، نوع بار و شرایط محیطی دارد. بعضی اپراتورها بالابر رو با قلاب اشتباه میگیرن که خب اشتباه رایجی هست.

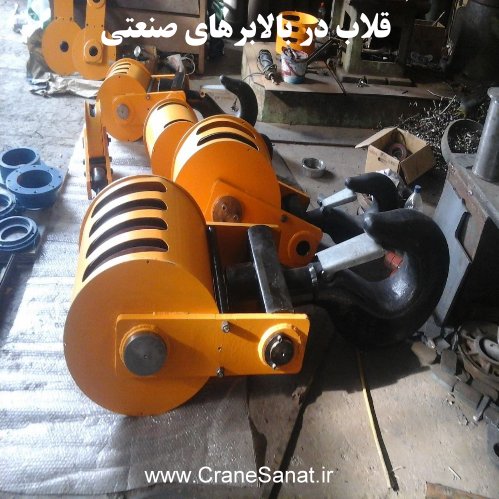

قلاب (Hook)

قلاب نقطه اتصال نهایی بار به سیستم بالابر است. این قطعه باید از استحکام بالا و طراحی ایمن برخوردار باشد تا از رها شدن یا سقوط بار جلوگیری شود. در برخی جرثقیل های پیشرفته ، قلاب ها دارای قفل ایمنی و قابلیت چرخش نیز هستند.

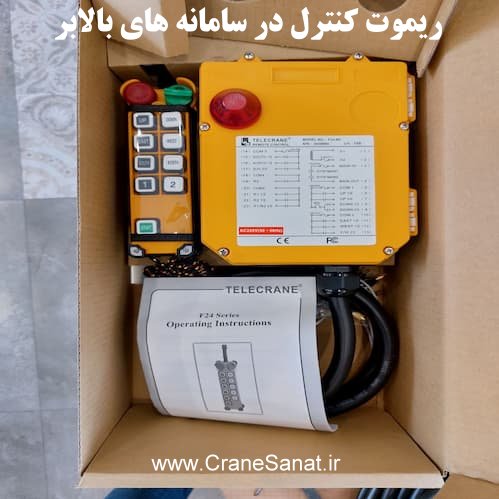

ریموت کنترل یا پنل اپراتور

سیستم کنترل جرثقیل می تواند به صورت ریموت بی سیم یا پنل سیم دار باشد. این تجهیزات به اپراتور اجازه می دهند بدون تماس مستقیم با جرثقیل ، فرآیند حرکت و باربرداری را کنترل نماید. در جرثقیل های دستی ، کنترل معمولا به صورت مستقیم انجام می شود.

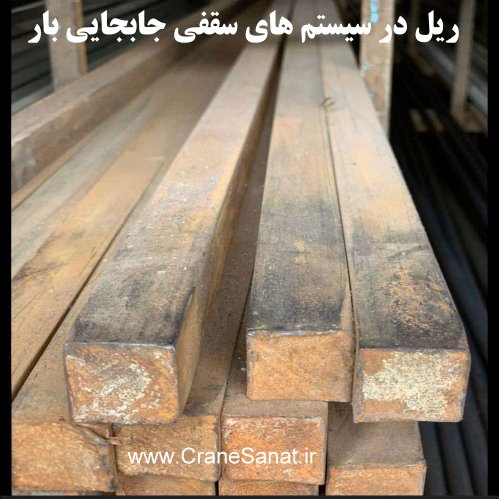

ریل ها و سیستم حرکتی

ریل ها مسیری هستند که پل جرثقیل روی آن ها حرکت می کند. این ریل ها معمولا بر روی تیرهای سقف نصب می شوند و از جنس فولاد سخت کاری شده ساخته می شوند. سیستم حرکتی شامل چرخ ، موتور ، گیربکس و ساز و کارهای انتقال نیرو است که حرکت روان و دقیق جرثقیل را تضمین می کند.

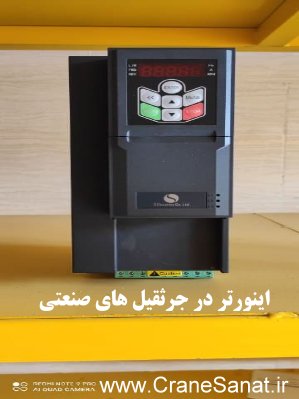

تابلو برق و اینورتر

در جرثقیل های برقی ، تابلو برق به عنوان مرکز فرمان عمل می کند. این تابلو شامل اینورتر ، کنتاکتورها ، کلید های حفاظتی و مدارهای کنترلی است. اینورتر وظیفه کنترل سرعت موتور و جلوگیری از شوک های الکتریکی را دارد. در صورتی که این بخش دچار نقص شود ، کل سیستم ممک است از کار بیفتد.
